俗話說，工欲善其事必先利其器，有了好的工具，才能高效地完成任務，對于工業內窺鏡設備也是同樣的。工業內窺鏡不僅能發現缺陷，還能夠測量缺陷的尺寸。本文為您介紹校驗工業內窺鏡測量功能的相關知識。

為什么要校驗工業內窺鏡的測量功能？

校驗工業內窺鏡的測量功能，是為了保證測量的準確性，就好比我們要先確定尺子是準確的，才能用它來丈量其他物品的尺寸，否則測量結果是沒有意義的。對于工業內窺鏡這一工業檢測工具來說，這一點尤為重要，因為缺陷測量的結果很可能影響視情維護的決策，特別對于一些處于臨界狀態的缺陷，測量不準確可能導致錯誤的決策，甚至引發嚴重后果。

如何校驗工業內窺鏡的測量功能

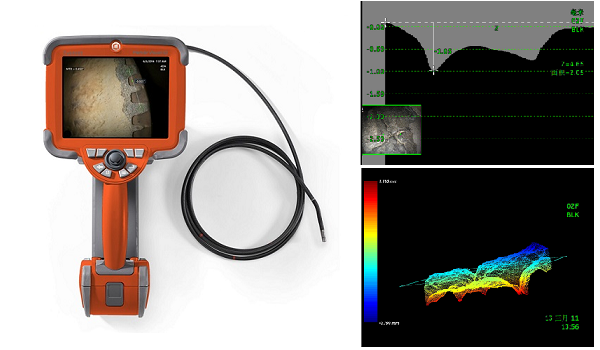

不同品牌內窺鏡的校驗步驟不完全一樣，本文以韋林視頻內窺鏡MViQ為例介紹。MViQ是韋林視頻內窺鏡的新一代旗艦產品，不僅圖像清晰，而且缺陷測量準確高效也是其一大亮點。像其他測量儀器一樣，為了保證測量的準確性，在使用之前應該先進行校驗。步驟如下：

1．準備工作

校驗工作開始之前，準備好主機、探頭，以及測量鏡頭和基準模塊，基準模塊為一個封閉的腔體結構，內部有預置的標準刻線。

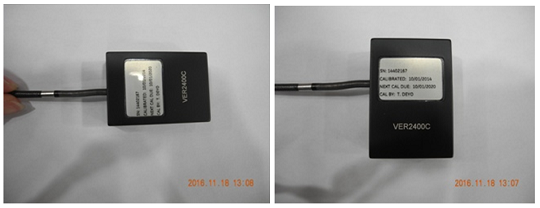

2．探頭插入基準模塊的方法

隨機配備基準模塊包含兩個插入孔，一個用于前視測量鏡頭（即黑色鏡頭）；一個用于側視測量鏡頭（即藍色鏡頭）。

3．開始校驗

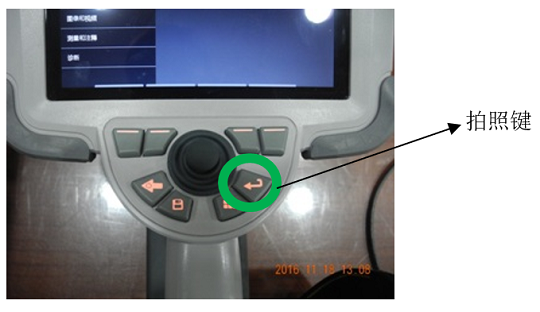

1）將探頭插入基準模塊后點擊操作面板上的ENTER鍵，進行抓取照片。

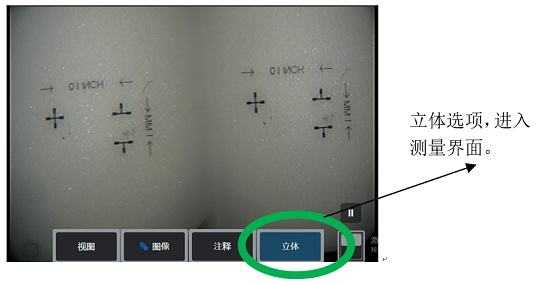

2）將模塊內的標尺圖像抓取后，點擊立體功能選項，隨即進入測量模式。

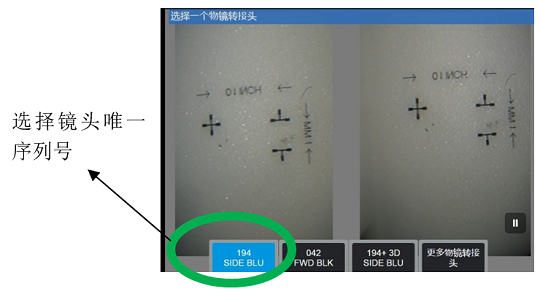

3）進入測量模式后，選擇物鏡轉接頭的唯一序列號，可參考鏡頭表面標記或參閱黃色校準證書。

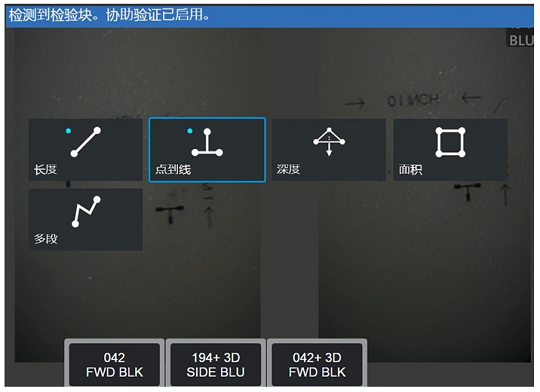

4）選擇完鏡頭唯一序列號后，會彈出測量模式，選擇長度、點到線兩種模式皆可，系統會自己匹配模塊內部的點，生成數據。

5）選擇上述兩種測量模式后，顯示最終測量數據，對測量數據與標準數據進行比對，得到校驗結果。

工業內窺鏡測量功能的校驗結果

通常對測量誤差有一定的范圍要求，例如±5%，如發現測量得到的最終數據與標準數據的誤差大小超過誤差范圍，說明該設備的測量功能還需要進一步調整校準，應該及時聯系設備廠家人員；如果滿足要求，則可以使用工業內窺鏡設備放心地測量缺陷尺寸，因為測量數據的準確性是可以信賴的。
